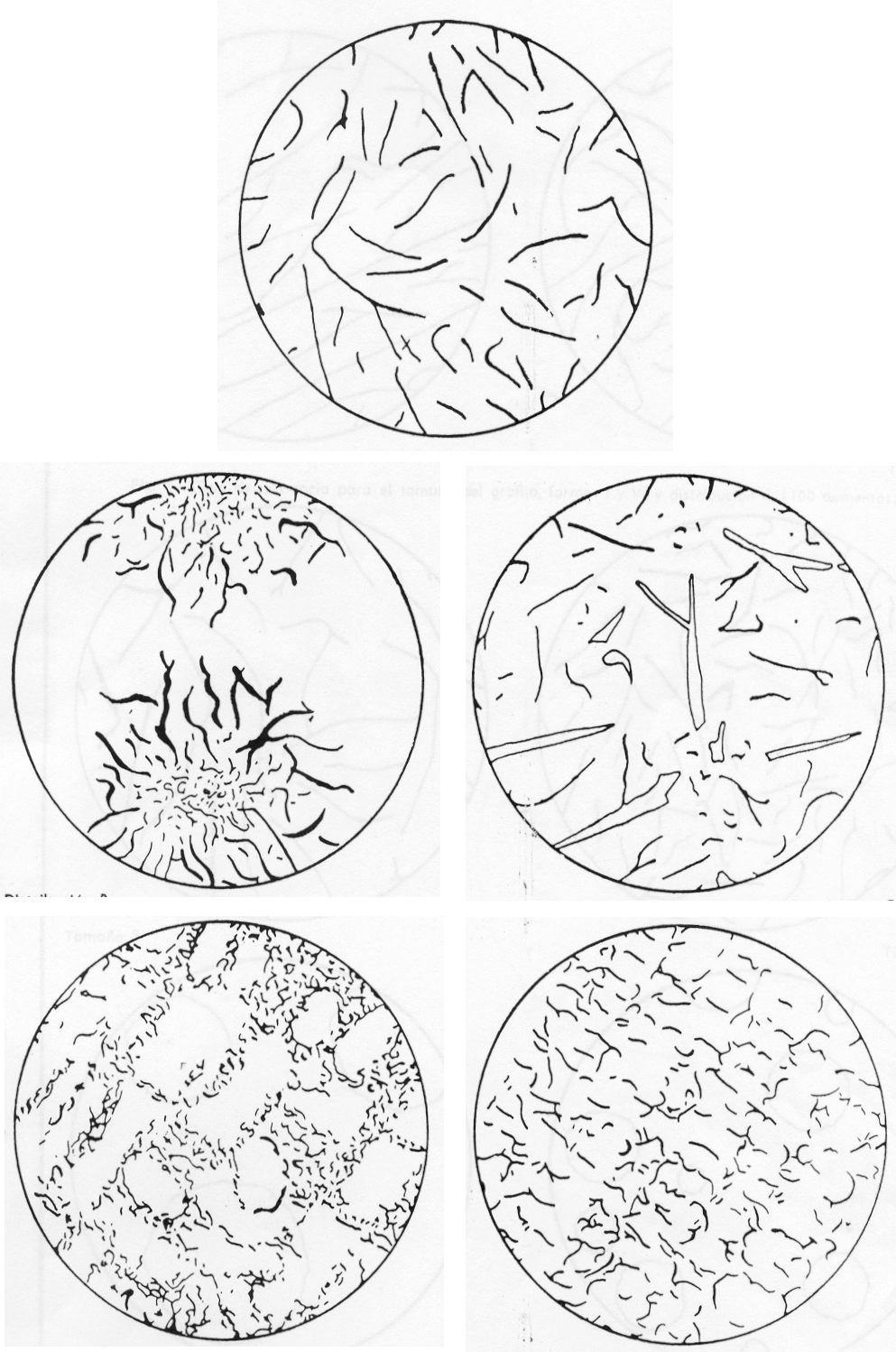

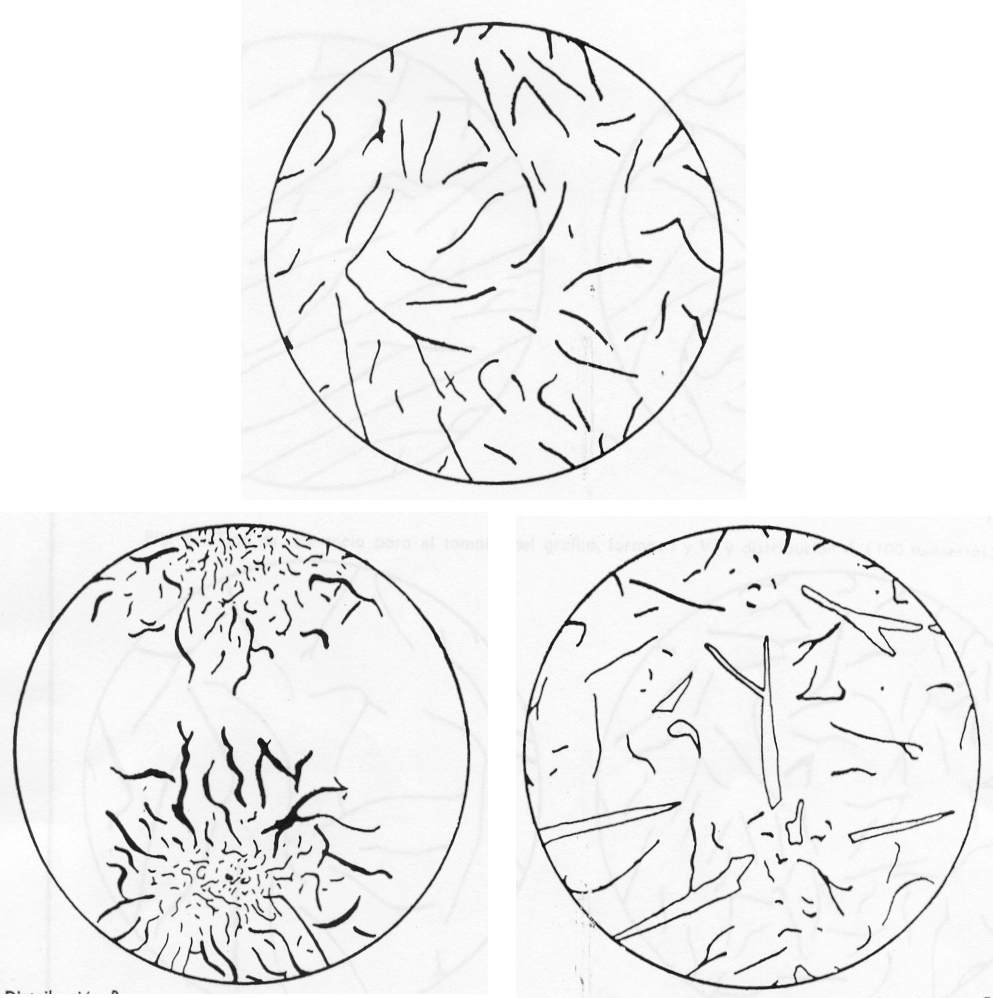

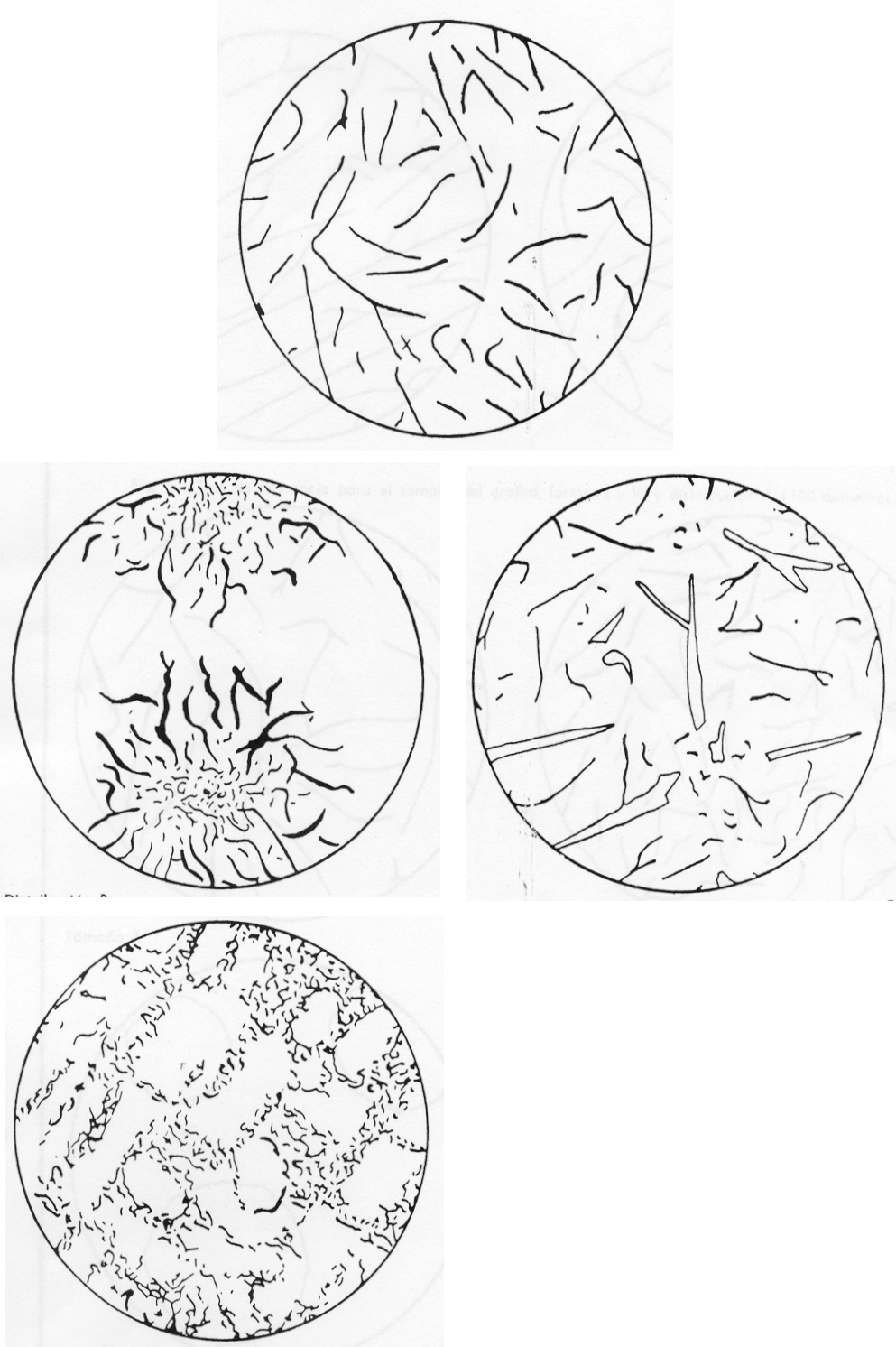

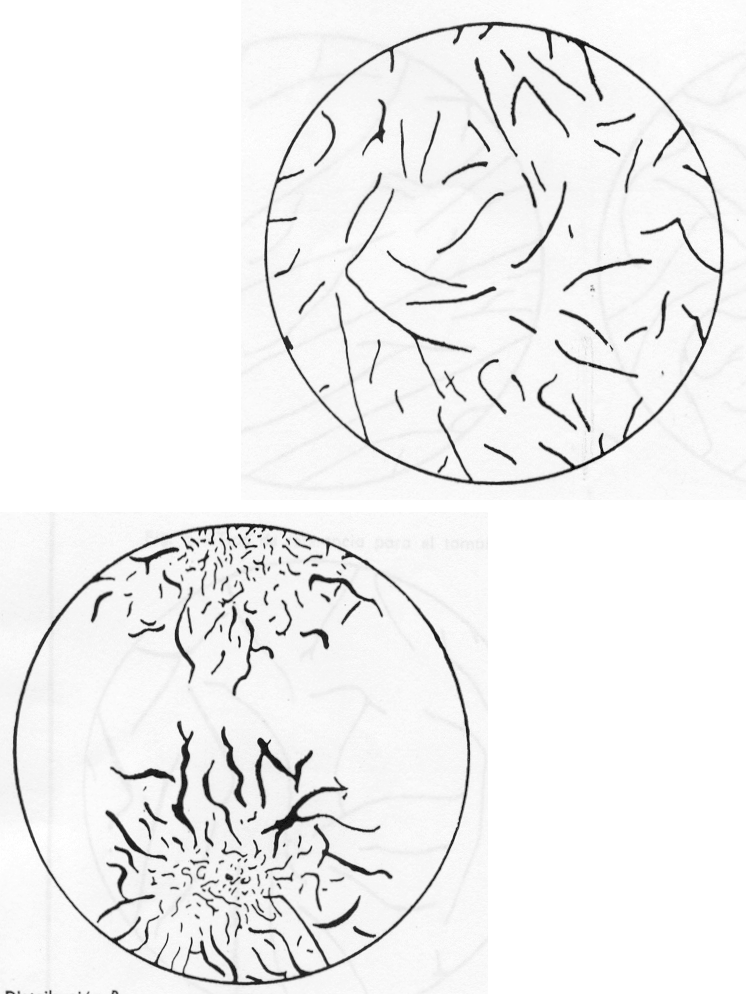

Aparecen cinco formas básicas de representar el grafito laminar. Estas formas de representación están basadas según normas ASTM, si bien también hay normativa UNE al respecto en particular la UNE 36117. Los cinco tipos de representación son los siguientes:
Grafito tipo A: Aparece en fundiciones grises inoculadas cuando se enfría a velocidades moderadas. Este tipo de grafito, se le asocian las mejores características mecánicas. Por ello es deseable la presencia este tipo de grafito.
Grafito tipo A
Grafito tipo B o de rosetas: Aparece cuando la composición de la fundición está próxima al eutéctico y solidifica con un número limitado de núcleos y de forma rápida.
Grafito tipo B
Grafito tipo C: Aparece en fundiciones grises hipereutécticas como consecuencia de una solidificación con un mínimo de subenfriamiento. Se presenta en forma de láminas grises de gran espesor y longitud.
Grafito tipo C
Grafito tipo D: Aparece en fundiciones grises hipoeutécticas o eutécticas con altas velocidades de enfriamiento.
Grafito tipo D
Grafito tipo E: Aparece en fundiciones grises que presenten durante la solidificación altos subenfriamientos.
Grafito tipo E
Tanto los grafitos tipo D y E no conviene que aparezcan, por las malas características mecánicas que confieren a la fundición.
